Lựa Chọn Tiết Diện Dây Theo Công Suất

Việc tính toán và lựa chọn tiết diện dây dẫn theo công suất luôn được nhiều người quan tâm khi đấu nối, dẫn cấp hệ thống điện. Không chỉ sẽ tiết kiệm chi phí, an toàn cho người sử dụng, chúng ta còn có thể giảm thiểu tổn hao điện năng truyền dẫn.

Ngày nay, nhu cầu về nhà ở, các khu công nghiệp, các khu đô thị hóa ngày càng tăng cao. Việc đầu tư xây mới, hay nâng cấp cơ sở hạ tầng của những công trình này là rất quan trọng. Và việc lựa chọn tiết diện dây dẫn theo công suất sẽ giúp cải tạo hệ thống điện, phát triển hệ thống điện dân dụng phù hợp với nhu cầu thực tiễn trong các tòa nhà lớn.
Không những thế, việc tính toán sẽ tiết kiệm chi phí, an toàn cho người sử dụng, chúng ta còn có thể giảm thiểu tổn hao điện năng truyền dẫn.

Cách chọn tiết diện dây dẫn theo công suất

    Khi tính toán tiết diện dây dẫn, ta nên chú ý đến những hướng dẫn, lưu ý của các chuyên gia. Dưới đây sẽ là những gợi ý để mọi người tham khảo và có cái nhìn tổng quát nhất:
    Công thức chọn tiết diện dây dẫn 1 Pha

• Đối với dây đồng (CU)
• Mật độ dòng điện tối đa: J = 6A/mm2 (= 1300W/mm2)
• Đối với dây nhôm (AL)
• Mật độ dòng điện tối đa: J = 4,5A/mm2 (= 1000W/mm2)

    Nên tính toán tổng công suất sử dụng (cả dụng phòng cho mở rộng sau này) trước khi chọn đối với dây cấp nguồn tổng.
    Nên sử dụng 70% công suất định mức cho phép (ví dụ: 1mm2 chịu được dòng 6A, ta chỉ sử dụng thiết bị có công suất tương đương 4A).

Đối với điện sinh hoạt có hiệu điện thế là 220V

Tổng công suất của các thiết bị sử dụng điện trong gia đình là 5kW
Công thức tính như sau:
- Cường độ dòng điện tổng I = P / U = 5000 / 220 = 22.7 A
- Vậy tiết diện dây dẫn sẽ là: S = 22.7 / 6 = 3.78 mm2
- Vậy ta nên chọn tiết diện dây dẫn là: 4mm2
Để đảm bảo theo từng yêu cầu sử dụng ta chọn:
- S = 1,75 . 3,78 = 6.615 mm2
Vậy vậy đáp án là cần chọn dây dẫn có tiết diện 6 mm2 để dự phòng trường hợp thêm tải làm dây dẫn để cấp nguồn chính.
Đối với dây dẫn cấp nguồn nhánh đi từng tầng tùy theo mức độ sử dụng điện:
chia tải theo tầng chọn tiết diện 4 mm2,
cấp nguồn cho ổ cắm ta dây 2,5 mm2,
dây chiếu sáng chọn 1 - 1,5mm2.

Áp dụng công thức tính tiết diện dây dẫn điện 3 pha: 380V
1 thiết bị điện 3 pha có công suất là là 10 kW có:
- Cường độ dòng điện tổng là: I = P / U = 10000 / 380 = 26,3 A
- Tiết diện dây dẫn là S = 26,3 / 6 = 4,4 mm2
- Vậy cần chọn dây dẫn có tiết diện là 5mm2

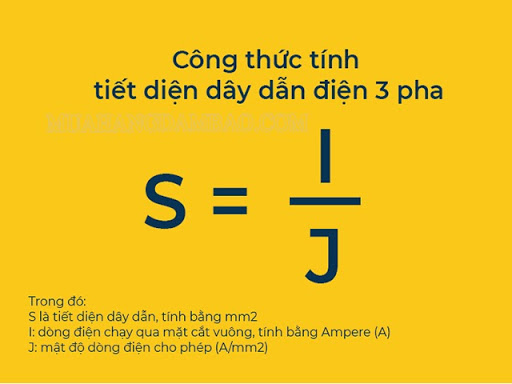

Vậy cách chọn dây dẫn diện 3 pha chính xác nhất chính là áp dụng công thức
“I = S . J”
Lưu ý: điện 3 pha sẽ dùng cho thiết bị điện 3 pha, điện 1 pha dùng cho thiết bị điện 1 pha. Điện 3 pha thường được dùng cho các doanh nghiệp kinh doanh, không phải sinh hoạt đồng nghĩa giá thành của điện 3 pha sẽ cao hơn so với những mạch điện khác. Vì vậy chúng tôi khuyến cáo khách hàng chỉ nên sử dụng điện 3 pha với mục đích phục vụ thương mại, không nên dùng để phục vụ đời sống thường ngày.
